大型LED显示屏在8K超高清与虚拟拍摄等高端应用中，视频信号传输链路的质量直接决定显示效果。信号衰减、抖动与阻抗失配是导致屏幕黑屏、闪烁的根本原因。电子谷从传输线理论与特征阻抗匹配原理出发，分析高速视频接口连接器在链路中的关键作用，对比近端工业级铜缆跳线与远端光纤HDMI线的分级传输策略，阐述连接器接触面抗氧化、线缆阻抗一致性控制及多层屏蔽抗串扰等关键技术，为大型显示系统视频链路的连接方案选型提供工程指南。
大型LED显示屏在演播室、虚拟拍摄棚及体育场馆等场景中，视频源与显示屏之间的距离可能从数米延伸至百米。HDMI或DisplayPort信号在长距离传输中面临插入损耗、回波损耗及电磁干扰等多重挑战，接收端信号眼图闭合将直接导致画面黑屏或闪烁。高速视频接口连接器作为链路中物理接触的关键节点，其阻抗匹配精度与屏蔽效能决定了信号能否跨越传输瓶颈。电子谷系统分析信号劣化的物理机制与连接器选型对策。
1.信号劣化的物理根源：阻抗失配与衰减
传输线理论指出，当信号路径上特征阻抗发生突变时，部分信号能量将在突变点发生反射。反射信号叠加在原信号上，导致接收端眼图模糊、抖动增大、误码率上升。视频链路中的阻抗突变点包括：PCB走线到连接器焊脚、连接器端子接触界面、连接器到线缆、线缆沿线弯折等。高速视频信号（3-6Gbps）要求差分阻抗严格控制在100Ω±5%以内。连接器端子间距、线径、绝缘介质材质的任何偏差都会导致特征阻抗偏移，成为信号反射的源头。
信号衰减的另一主因是导体损耗与介质损耗。长距离传输中高频分量衰减显著，信号边沿变缓，码间干扰加剧。铜缆跳线适用于5米以内近端连接，超出需采用光纤HDMI以规避衰减瓶颈。
2.分级传输策略：铜缆与光纤的协同
电子谷高速视频连接方案采用分级架构：
- 近端（≤5米）：工业级高速铜缆跳线。导体选用26AWG纯铜镀银，绝缘介质采用发泡聚乙烯降低介电常数与介质损耗。连接器端子镀金厚度≥0.8μm，确保插拔寿命内接触电阻稳定。多层编织+铝箔屏蔽层覆盖率达到95%，抑制近场EMI串扰。

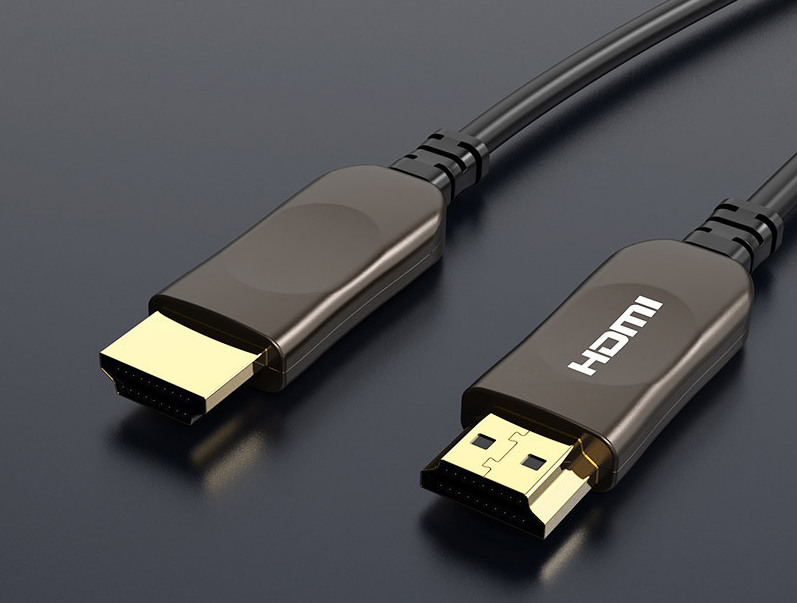

- 远端（>5米）：有源光纤HDMI线。光模块集成在连接器内部，电-光-电转换在接口端完成。光纤传输损耗低于0.003dB/m，数百米距离几乎无衰减。连接器需额外考虑光模块散热与供电设计。
3.连接器关键技术要点
- 接触面抗氧化：铜端子裸露在大气中易氧化，氧化膜将引入非线性接触电阻，产生谐波失真与间歇性信号中断。镀金层厚≥0.8μm是工业级视频连接器的基线要求。
- 阻抗一致性：连接器内部端子间距、端子对地距离需经3D电磁场仿真优化，确保差分阻抗在100Ω标称值附近平滑过渡，不出现突变尖峰。
- 多层屏蔽：工业现场电磁环境复杂，单层铝箔屏蔽难以满足3GHz以上的EMI抑制要求。电子谷方案采用铜箔+铝箔+编织网三层屏蔽结构，在1-6GHz频段屏蔽效能≥60dB。
4.选型决策逻辑
现场工程师应根据传输距离、分辨率与刷新率选择连接方案：4K@60Hz/8米以内可选无源铜缆；8K@60Hz或15米以上需切换至有源光纤HDMI。连接器接口应具备锁紧机构防止现场振动松脱，户外屏需额外考虑防水防尘护套。
高速视频连接器的选型核心在于阻抗一致性、衰减管控与屏蔽效能三要素。电子谷工业级连接方案通过分级传输策略与精密阻抗控制，为大型LED显示屏提供从信源到显示终端的完整信号链路保障。
