LED显示屏视频传输链路对信号完整性的要求远高于普通消费电子。信号反射与电磁干扰是导致画面撕裂、噪点及间歇性黑屏的两大核心威胁。电子谷从特征阻抗匹配的物理机制出发，阐述连接器与线缆交界处的阻抗突变如何引发信号反射；分析复杂电磁环境下多层屏蔽结构对近场串扰的抑制效果；结合铜缆跳线与光纤HDMI方案的性能边界，提出面向工业现场的高可靠视频链路连接器选型指南。
在LED显示屏控制系统中，视频信号从播放器/控制器输出至第一级接收卡，需跨越设备间距离，承受工业现场变频器、电机、无线设备等多源电磁干扰。消费级HDMI线缆与连接器在此环境下的高故障率已成为工程痛点。理解信号反射与EMI耦合的物理机制，是正确选择工业级视频链路组件的前提。
1.信号反射的物理机制与连接器影响
信号反射源于传输线上特征阻抗的突变。理论上，当终端负载阻抗等于传输线特征阻抗Z₀时，信号能量被完全吸收；任何偏离Z₀的节点都将产生反射波。连接器内部阻抗突变主要发生于三处：（1）焊脚与PCB走线的焊盘过渡区；（2）端子接触界面——接触电阻与接触电感构成局部阻抗扰动；（3）连接器内部端子对地距离/间距变化区。
反射系数Γ的计算：Γ=(Z_L-Z₀)/(Z_L+Z₀)。若连接器局部阻抗偏离至80Ω（标准100Ω），Γ≈0.11，约1.2%的信号能量被反射。在长链路中，多个连接点反射累积可导致眼图显著闭合。减小反射的关键是使连接器内部阻抗过渡尽可能平缓，且绝对偏差控制在±5%以内。
2.电磁干扰防护：屏蔽的层级设计

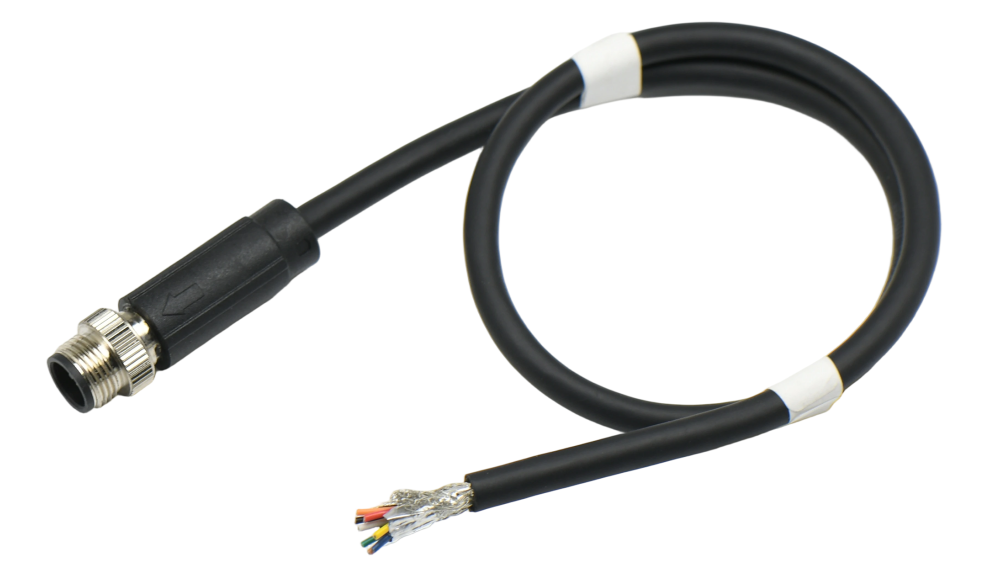

EMI耦合路径分为传导耦合与辐射耦合。连接器与线缆屏蔽层若存在接地不连续，将形成缝隙天线，辐射泄漏信号并接收外部干扰。电子谷工业级视频连接器的多层屏蔽结构包含：
- 内层：铝箔/聚酯带绕包，提供100%覆盖率，主防高频辐射耦合。
- 中间层：铜箔螺旋缠绕，增强低频磁场屏蔽。
- 外层：镀锡铜编织网，覆盖率≥90%，提供低阻抗接地路径与机械强度。
屏蔽效能SE=R+A+B，其中R为反射损耗，A为吸收损耗，B为多次反射修正。在1GHz下，三层屏蔽结构的SE可达65dB以上。
3.铜缆跳线与光纤方案的协同边界
铜缆跳线受限于趋肤效应与介质损耗，1080P@60Hz信号在26AWG铜缆中可传输约15米；4K@60Hz信号带宽增加4倍，有效传输距离缩减至5-8米；8K信号则基本依赖光纤方案。连接器在铜缆方案中需侧重阻抗保持与屏蔽；在光纤方案中则需侧重光模块散热与供电稳定性。
4.工程现场常见问题与对策
- 画面间歇性闪烁：多排查屏蔽接地。连接器壳体与线缆屏蔽层必须360°环周接地，忌用“猪尾”引线接地。
- 长距离无法握手：衰减超标。增加中继器或切换光纤方案。
- 抗干扰能力差：检查屏蔽覆盖率与接地连续性，升级至多层屏蔽连接器。
高可靠LED视频链路是阻抗控制与EMI抑制的协同工程。电子谷工业级高速视频连接器通过精密阻抗设计与多层屏蔽结构，为工业现场提供稳定传输保障。
