“上午9:10，一个典型的视觉检测工位刚刚完成换型。PLC配方和机器人轨迹已经切换，设备空跑也没有异常，可进入连续检测后，控制界面却反复出现“视觉响应超时”。
电气工程师先检查算法、交换机和相机参数，静止测试全部正常。直到滑台运行到行程末端，画面再次闪断，他才把注意力转向拖链和相机接口。此时还不能确定问题来自相机数据、触发回路还是上游网络，只能沿着信号路径逐段排查。

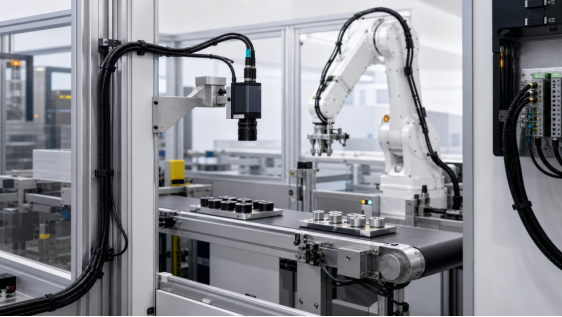

这正是柔性生产线容易忽略的问题：机器人、AI视觉和数字孪生决定产线能够完成什么任务，高可靠工业线束则支撑这些任务能否持续运行。报警虽然呈现在软件界面上，根因却可能藏在物理连接层。
换型只需几分钟，连接为什么还在拖后腿？
工程师把滑台停在不同位置反复测试，发现线缆弯曲姿态变化时，故障出现的频率也会改变。继续检查相机支架后，他发现原来的直头线束紧贴防护罩，接口后方没有足够的自然出线空间，线缆根部被迫形成急弯。
这一现象只能说明安装姿态存在风险，还不能直接判定它就是唯一故障点。接下来需要先确认这根M12工业相机线束承担什么任务。
如果线束负责曝光触发、传感器反馈或普通I/O，并且设备端已确认为4芯A编码，可以根据安装空间比较两种结构。在开放空间，180°直头型号便于线缆向接口后方延伸；如果相机后方紧邻支架或防护罩，90°弯头型号更有利于线缆顺着设备结构转向，减少接口后立即折弯。
两款产品均支持线长定制。项目人员可以根据相机与控制节点之间的实际距离确定长度，避免多余线缆堆在线槽或拖链中。
电子谷M12线束在这一场景中的价值，不是简单增加一个型号，而是通过直头、弯头和线长选择，让接口形式与安装空间相匹配。智能制造连接的可靠性，往往就建立在这些看似细小的机械边界上。

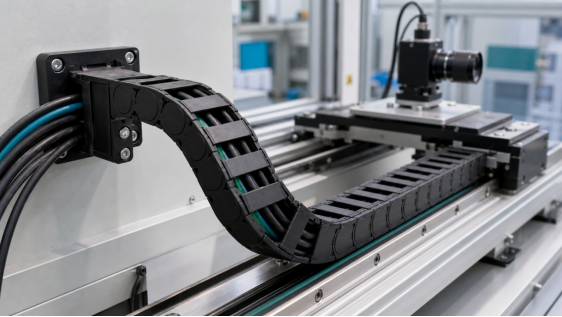

拖链一动就掉帧，传统接线究竟败在哪里？
记录下相机接口附近的急弯风险后，工程师没有立即更换线束，而是继续观察拖链运动。线缆静止时通信正常，拖链移动后却偶尔出现闪断，说明排查重点还需要延伸到动态布线路径。
普通固定布线线缆在初期可能只在某个姿态下出现瞬时异常，停机测量时又恢复正常，因此很容易被误判成算法、相机或网络配置问题。随着弯曲动作反复发生，导体、屏蔽层和接头根部都可能承受机械应力。
因此，拖链高柔性线缆不能只凭“PUR外被”几个字判断。在PROFINET布线分类中，Type A主要用于固定敷设，Type C面向拖链连续运动；如果机器人动作还包含弯曲和扭转，则需要进一步评估面向机器人应用的Type R条件。
项目人员还应确认拖链行程、动态弯曲半径、速度、加速度、运动频率和扭转情况。PUR属于线材选项，不能自动等同于拖链等级。只有运动工况与线缆能力匹配，高可靠工业线束才不会在设备运行一段时间后变成新的故障点。
数据链路的压力则来自可预测性。PROFINET高速传输不只要求“能通”，还要让数据在可预期的周期内到达。线对结构、屏蔽连续性、接地和与动力线的距离发生变化，都可能把网络问题伪装成程序问题。真正的高可靠工业线束需要同时守住运动、信号和环境三条边界。
让每条线束对应一个明确任务
排查进入控制柜后，工程师先把链路拆开：一条负责曝光触发、传感器反馈等普通I/O，另一条属于PLC、远程I/O或交换机之间的工业网络。
两条线都可能采用M12接口，但承担的任务不同。普通I/O回路可以根据设备针位、出线方向和屏蔽要求评估A编码线束；如果问题发生在百兆PROFINET网络段，则需要重新核对编码、速率和线缆结构，不能用A编码线束代替网络线。
针对这一网络场景，可评估采用4芯D编码M12端和CAT5e屏蔽双绞结构的M12转RJ45预制线，用于现场M12工业网络端口与机柜RJ45端口之间的连接。相关产品对应100 Mbps工业以太网，标准长度为1米并支持定制，便于根据现场端口距离规划布线和备件。
要实现PROFINET高速传输，关键不只是“M12接口”，而是编码、速率、线对结构、屏蔽连续性和设备端口共同匹配。D 编码 M12 仅支持百兆 PROFINET 以太网传输，带宽无法满足高清工业相机图像数据流传输需求，不可未经设备手册核对就用作相机图像传输线束；高清视觉相机传输优先选用 X 编码 M12 连接器。
电子谷 A 编码成型连接器 IP67/IP68 防护等级，依据 IEC 60529 标准，该防护性能仅在公母头完全插合、锁紧到位且配套对接件同等防护规格时生效。未锁紧、半插合、散线剥离端不具备对应防尘防水能力；IP67 仅支持短时浸水，不可长期水下作业；IP68 可适配持续浸水工况，具体水深、浸泡时长需以产品规格书为准，不可仅凭连接器型号判定高压冲洗、长期浸没使用条件。
这次排查最终沉淀下来的，是一套可以复用的判断顺序：先确认信号任务，再检查运动路径、出线空间和环境条件。
一套可维护的机器视觉信号传输解决方案，正是由这些现场判断组成。只有当工业4.0配件真正进入设备动作、信号链路和维护场景，才能减少换型后的重复排查与非计划停机，为设备稼动率和OEE提供稳定的物理基础。
