大电流传输场景下，电子谷DP连接器的压降与接点温升是直接影响系统稳定性与安全性的两大核心指标。压降过大导致终端设备供电不足，温升过高则可能引发绝缘老化、接触失效甚至火灾风险。以下从工程设计角度，系统梳理控制压降和接点温升的关键路径。
压降与温升的物理根源
压降的本质是电流通过连接器时，在接触电阻与导体电阻上产生的电压损耗，遵循欧姆定律 ΔU = I × R。温升则源于焦耳热 Q = I²Rt——接触电阻越大、电流越高，发热量呈指数级增长。因此，降低接触电阻是同时控制压降与温升的核心抓手。
选型先行：根据实际电流匹配端子规格
控制压降最直接的手段，是选择足够导体截面积（即足够载流能力）的端子规格。截图参数显示，电子谷 DP系列覆盖从5A到50A的宽电流范围，不同系列的端子直径、额定电流与接触电阻呈明确对应关系：
DP11系列（2~5芯）：2芯/3芯端子直径Φ1.0mm，额定电流5A，接触电阻5mΩ；适用于小电流信号或辅助电源场景。
DP13系列（2~9芯）：2芯/3芯端子直径Φ1.6mm，额定电流13A，接触电阻2.5mΩ；线规可达2mm²/14AWG，是中等电流负载的均衡之选。
DP17系列（多芯数）：2B/3B/4B芯端子直径Φ2.0mm，额定电流15A，接触电阻2.5mΩ；兼顾紧凑结构与较高载流。
DP21系列（2~15芯）：2~5芯端子直径Φ3.0mm，额定电流30A，接触电阻低至1mΩ，线规4mm²/12AWG；是大功率设备的优选方案。
DP29系列（2~35芯）：2芯/3芯端子直径Φ3.5mm，额定电流高达50A，接触电阻仅0.5mΩ，线规10mm²/7AWG；这是该系列中压降控制能力最强的规格——满额50A电流下理论压降仅为25mV（U=I×R=50×0.0005）。
工程启示：选型时务必使端子的额定电流留有20%~30%裕量，避免长期工作在满额状态导致温升累积。
材料与工艺
电子谷DP系列的三层材料体系，每层都对压降和温升控制至关重要：
接触件——实心黄铜镀金：黄铜基体保证优良导电性，镀金层则提供抗氧化保护。氧化膜是接触电阻增大的主要诱因之一，镀金工艺可有效抑制膜层电阻的增长，维持全生命周期的低接触电阻。
绝缘体——耐高温260°C热塑塑料PPS：在大电流持续工作导致壳体温度上升时，普通绝缘材料可能软化变形，改变端子间距或接触压力，进而增大接触电阻。PPS的260°C耐温等级确保高温下结构稳定。
外壳——PA66 V0高阻燃：阻燃等级V0是安全底线，在极端温升情况下提供阻燃保护，属于被动安全设计。
结构与接线方式对接触电阻的影响

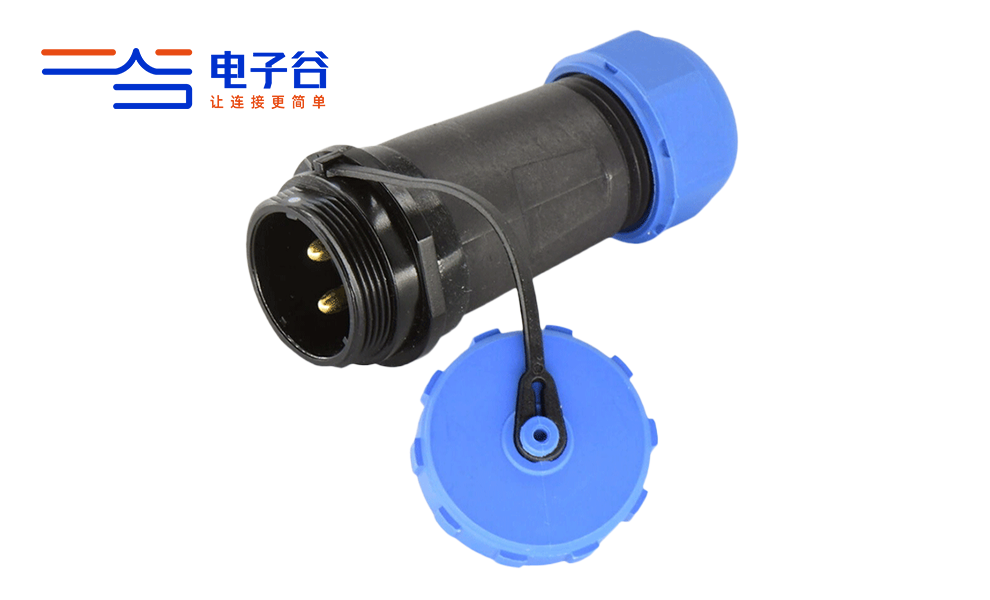

电子谷DP系列采用螺纹锁紧方式，这一结构设计对长期大电流传输意义重大：螺纹锁紧可提供持续、稳定的接触压力，避免振动环境下插针与插孔松动导致接触电阻骤升。截图同时提供了两种接线方式：
焊线式（标准型号如DP2110/P4）：焊接连接牢固，接触电阻稳定，适合永久性安装；
螺钉压接（定制型号如DP2110/P4-2）：现场接线便捷，但需注意压接扭矩的一致性，扭矩不足会导致接触电阻增大。
设计时建议优先采用焊线式，若需现场接线则须规范压接工艺并做抽检测试。
