在连接器选型中，板对板连接器看起来比线束连接更简单：一端是公座，一端是母座，两块PCB对插即可完成信号连接。但在真实项目里，板对板连接器的配套关系往往比采购想象中复杂。很多选型错误并不是因为工程师不知道要用板对板连接器，而是因为在确认物料时只看了间距和Pin数，却忽略了公母座是否同系列、插合高度是否匹配、定位柱位置是否一致、PCB封装是否可用。

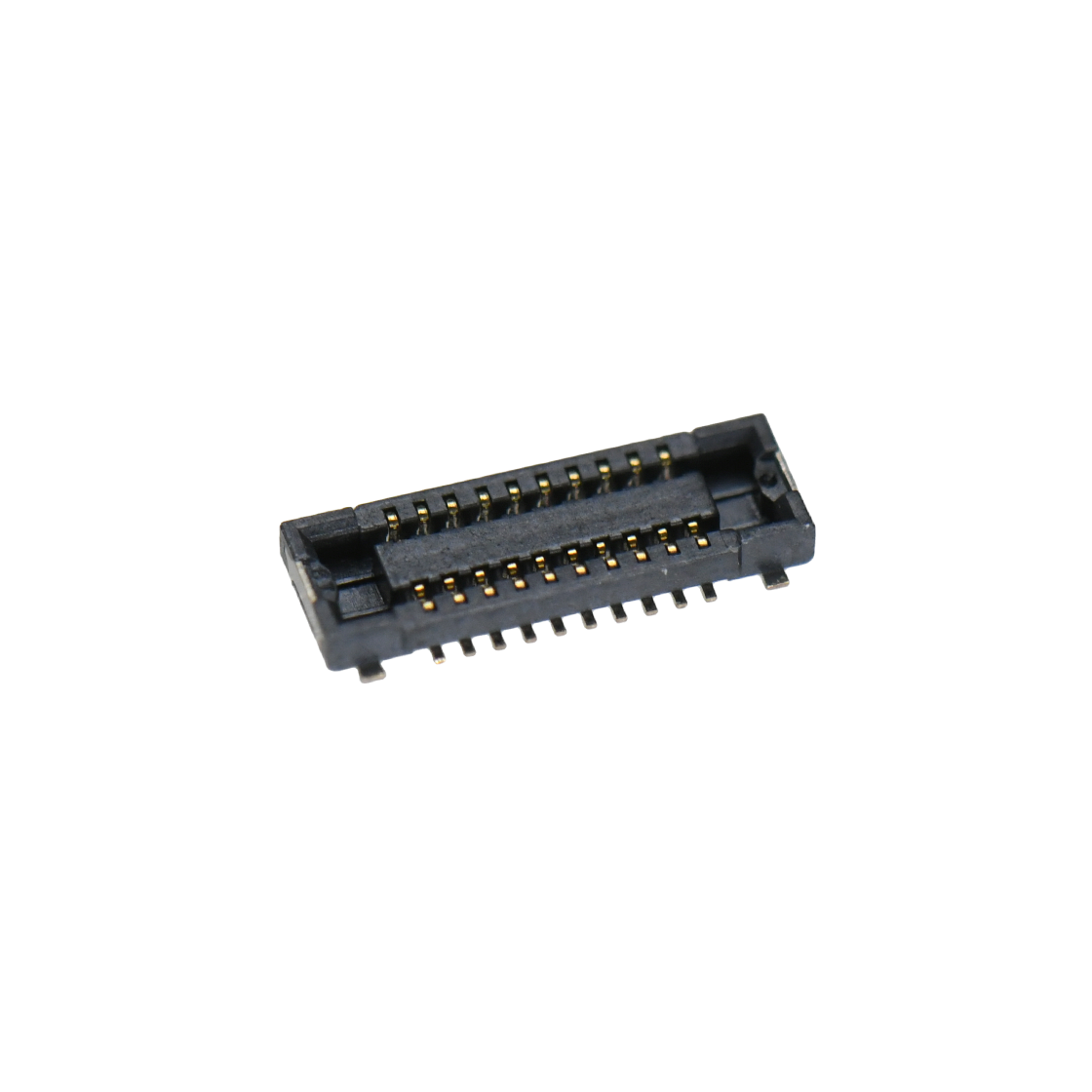

板对板连接器主要用于两个PCB之间的短距离连接，例如主控板与显示板、接口板、通信板、传感器小板之间的连接。它的优势是可以减少线束数量，让设备内部结构更紧凑。但正因为它直接决定两块PCB之间的相对位置，所以不能像普通排针排母那样只按“几Pin、几毫米间距”来粗略替代。间距相同，只能说明端子中心距可能一致，并不代表公座和母座一定能稳定插合。
工程师确认板对板连接器时，第一步应确认公座和母座是否属于同一配套系统。不同系列产品即使外观相似，端子结构、塑壳限位、插合深度和保持力也可能不同。短期手工插合看似可以接触，但放到整机中经历振动、运输、温升和重复装配后，就可能出现接触不稳定的问题。因此，采购在找料时不能只问“有没有0.8mm、40Pin”，而要提供完整系列、图纸或样品信息。
第二个容易忽略的问题是插合高度。板对板连接器不是单纯的电气接口，它同时承担两块PCB之间的空间关系。如果插合高度不匹配，轻则两块板之间距离变化，影响外壳装配；重则连接器被迫受力，导致焊点或端子长期承受机械应力。例如一块主板和一块显示小板原本通过某一高度的公母座配合，替换为另一个高度后，显示板可能顶到前壳，螺丝锁紧后PCB轻微变形，最终表现为显示闪烁或按键失灵。
第三个问题是定位柱和PCB封装。很多板对板连接器带有定位柱或固定片，用于辅助贴装和提高装配稳定性。但定位柱位置必须与PCB开孔一致，焊盘尺寸也必须和规格书匹配。如果采购找到一个外观类似的替代料，但定位柱位置不同，PCB就无法直接使用；如果焊盘尺寸不匹配，SMT贴片和回流焊也可能出现偏移、虚焊或焊点可靠性不足的问题。
在样机阶段，工程师可能通过手工调整让连接器勉强插合；但到了批量生产，装配人员不会逐台微调，每一个定位尺寸都会变成量产风险。因此，板对板连接器的配套确认应同时包含：公座型号、母座型号、Pin数、间距、插合高度、定位柱位置、焊盘封装、插合方向、周边器件高度和3D结构干涉检查。
对于采购来说，正确做法不是简单寻找“同规格替代品”，而是把BOM、原厂图纸、PCB封装和应用位置一起交给工程师确认。对于工程师来说，样品试装比单看参数表更可靠，尤其是涉及小间距、高密度、浮动式或高速传输的板对板连接器时，更应该用样品验证插合手感、板间距离和结构空间。
电子谷板对板连接器页面覆盖多个系列产品，适合工程师根据实际PCB结构、板间空间和信号需求进行筛选。具体选型时，建议先明确是主板与功能小板连接、显示板连接、通信模块连接还是控制板堆叠连接，再结合图纸确认公母座配套关系。所有涉及间距、Pin数、插合高度、端子结构和电气性能的参数，以电子谷产品详情页、规格书和图纸为准。
