M8系列是电子谷面向传感器、精密仪器及紧凑型工业设备推出的微型圆形防水连接器，接口螺纹规格M8×1.0，提供3芯、4芯等配置，防护等级达IP67。产品采用高强度PA66工程塑料外壳，内置防振松与防转动机制，支持焊接注塑成型线束与螺钉现场接线两种方式。下面从结构设计、技术参数、接线方式及应用场景等方面进行产品解读。

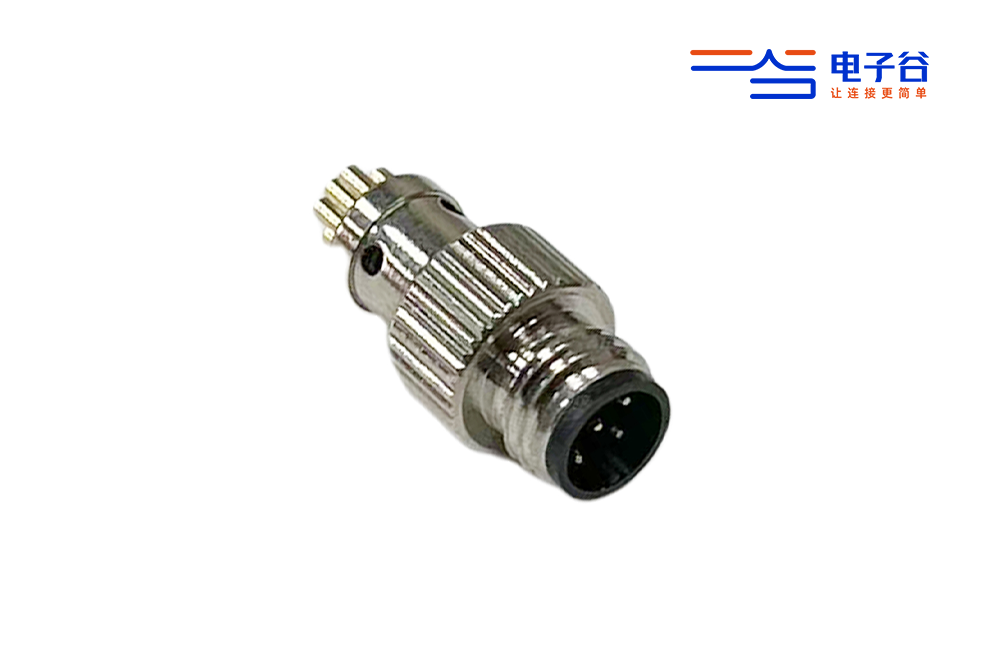

电子谷M8圆形防水连接器是一种专为小空间、高可靠性应用场景设计的微型互连方案。M8代表其接口螺纹规格为M8×1.0，整体外形紧凑，特别适合传感器、检测仪器及便携式设备中空间受限的电气连接节点。产品分为两种类型：浇筑电缆M8连接器（一体成型线束）和螺钉接线M8连接器（现场组装式），用户可根据应用场景灵活选择。
- 1. 结构设计特性

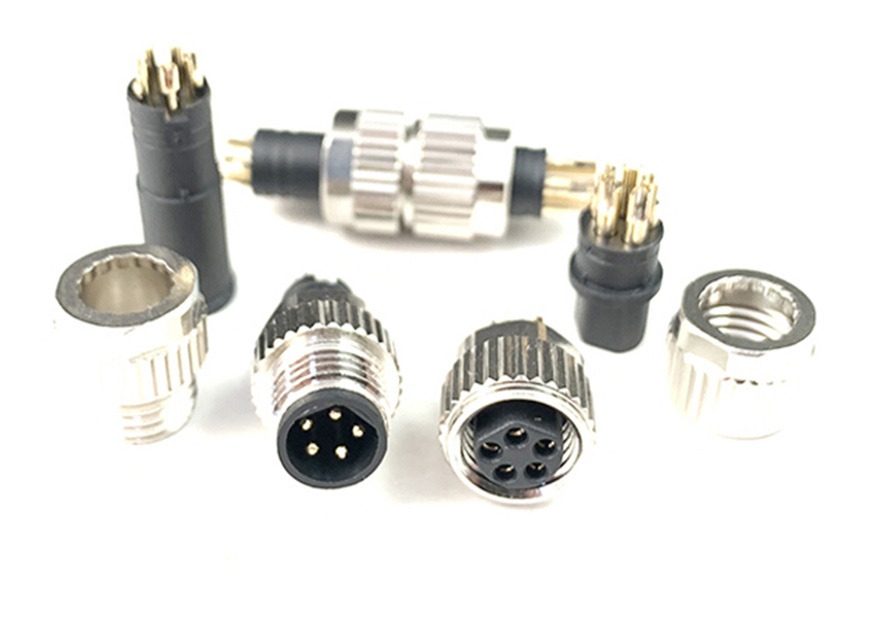

电子谷M8连接器设计精巧，包含针式和孔式两种类型配套使用。外壳采用高强度PA66材质，达到IP67防护等级-。产品内置防振松与防转动机制，确保安装后连接稳固，在设备长期振动工况下不松动-。插拔设计便捷，螺纹连接方式为M8×1对插拧紧，插头中的凹槽必须对齐方可拧紧，从物理层面实现防呆。
- 接线方式

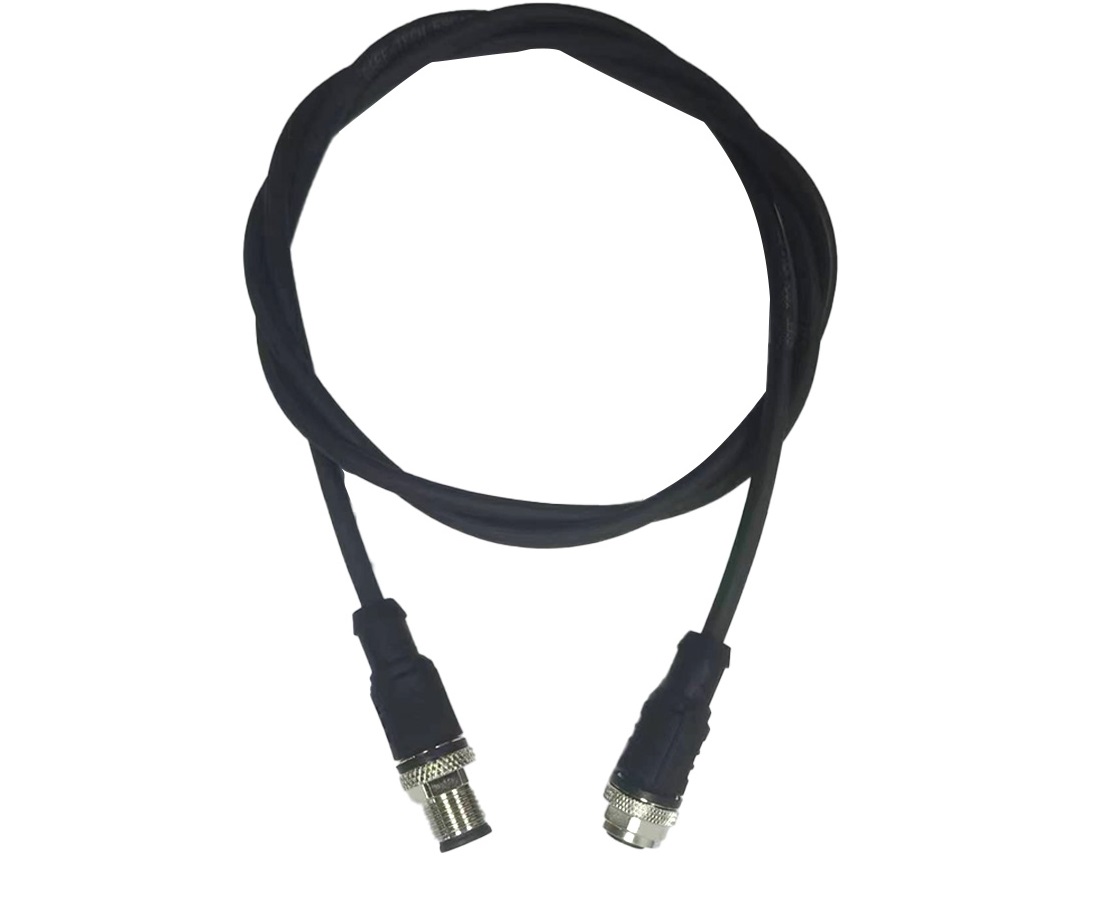

- 浇筑电缆型：M8连接器焊接后浇筑电缆，电缆材料提供PUR和PVC两种选择。对于接触油污、寒冷、高温等恶劣环境的应用，推荐选用PUR外被电缆，其耐磨、耐油、耐温范围为-30°C至+85°C。电缆长度可按客户要求定制，支持1米至50米多种规格，电缆颜色提供黑色、橙色、黄色和灰色四种选择。电缆直径为3.5-5.0mm。
- 螺钉接线型：插头外壳由PA、螺钉接线和出线口制成，支持现场快速接线，无需专用工具，适合安装维护频繁的场景。
- 3. 电气与机械参数
- 接口规格：M8×1.0螺纹
- 防护等级：IP67
- 外壳材质：高强度PA66工程塑料
- 接触件材质：铜合金镀金
- 接触电阻：5mΩ Max-
- 绝缘电阻：1000 MΩ Min
- 耐电压：800V AC r.m.s
- 可选芯数：3芯、4芯（常见）
- 额定电流：4A（每触点）
- 额定电压：60V（3芯/4芯）
- 工作温度：-40°C至+85°C
- 插拔次数：>100次
- 接口外形：直头和弯头两种
- 4. 应用场景
M8连接器凭借小型化外形与IP67防护，广泛应用于以下场景：
- 传感器：光电传感器、接近开关、温度传感器、压力传感器的信号接口。
- 工业自动化：机器人末端执行器、分布式I/O模块的紧凑型连接。
- 汽车电子：车载传感器与执行器的信号传输。
- LED照明：紧凑型灯具的内部互连与调光信号接口。
- 检测仪器：便携式测量设备、手持仪器的传感器接口。
- 通信与航空：小型化电子设备的信号与数据传输。
选购建议
对于需要频繁移动或接触油污的工业现场，推荐选用PUR外被电缆的浇筑型M8连接器；对于安装维护频繁且线缆无需定制的场景，可选螺钉接线型M8连接器；对于高振动环境，M8内置的防振松与防转动机构可确保连接长期稳定。
电子谷M8圆形防水连接器以紧凑体积、IP67防护与便捷的现场接线能力，为传感器及精密设备的电气互连提供了灵活、可靠的小型化解决方案。
