D-SUB连接器是电子谷面向工业控制、通信及仪器仪表领域推出的标准化多芯信号连接器，提供9、15、25、37等多种Pin数规格。产品采用金属外壳屏蔽结构，具备EMI抑制能力，接触件为铜合金镀金处理。下面从结构设计、电气参数、规格选型及应用场景等维度进行产品解读。
D-SUB连接器因外壳呈“D”形而得名，是工业电子领域历史最悠久、应用最广泛的标准化接口之一。电子谷D-SUB系列产品涵盖9Pin（DE-9）、15Pin（DA-15）、25Pin（DB-25）、37Pin（DC-37）等主流规格，提供公头（插头，公引脚）和母头（插座，母形插口）两种类型。接口安装方式包括面板安装、通孔直角焊接及线端自由悬挂等多种形式。
- 1. 结构设计特性
电子谷D-SUB连接器采用D形金属外壳设计，这一几何特征在物理上实现防呆——反向无法插合。外壳材质选用冷轧钢镀镍，内置屏蔽结构，对工业环境中变频器、电机产生的电磁干扰具有良好抑制能力。胶芯材质采用PBT工程塑料，阻燃等级UL94V-0，电气安全性有保障。端子材质为铜合金（常用黄铜），根据需求可定制镀金或镀锡等不同镀层方案-。
- 2. 电气与机械参数
- 3. 规格选型
电子谷D-SUB系列按Pin数与应用需求分为常用规格：
- DE-9（9Pin）：最常见的规格，广泛用于RS232串行通信、CAN总线、工业控制信号传输。

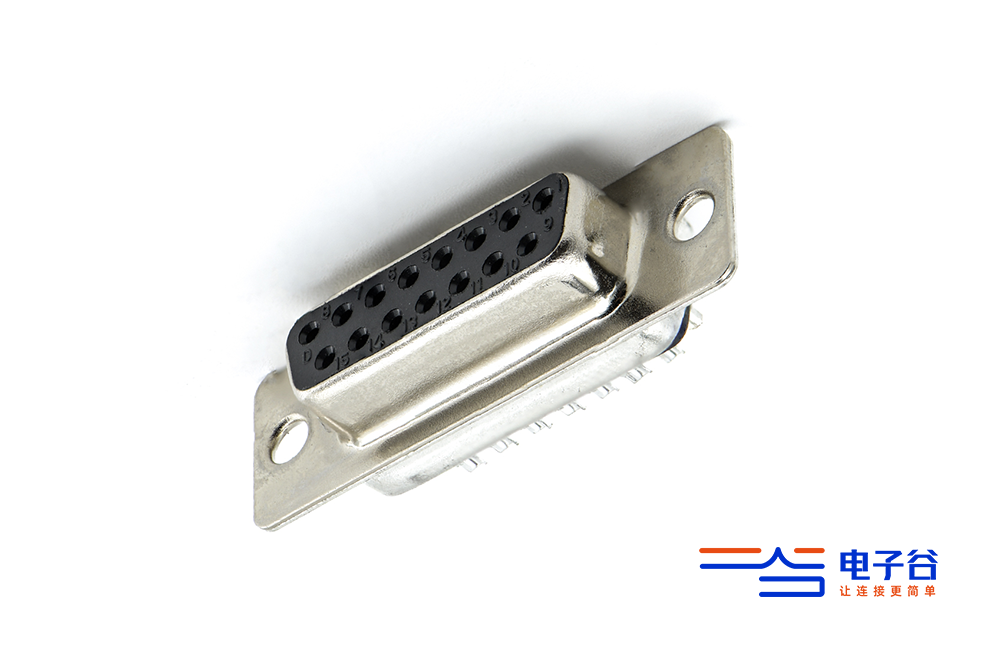

- DA-15（15Pin）：适用于VGA视频信号、多路开关量信号传输。
- DB-25（25Pin）：用于并行通信、打印机接口、多路I/O信号集成。

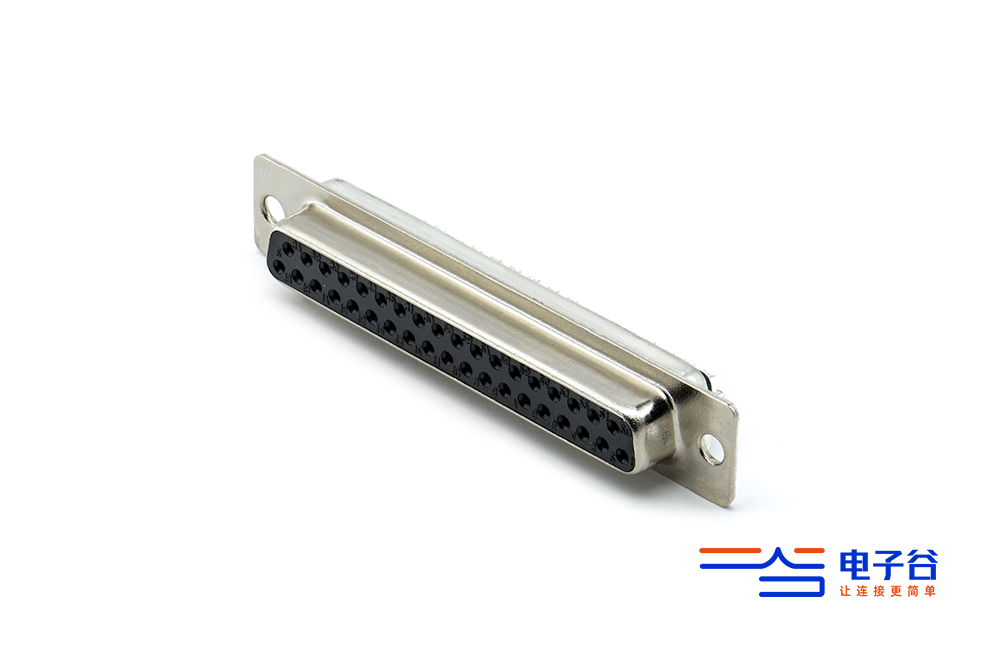

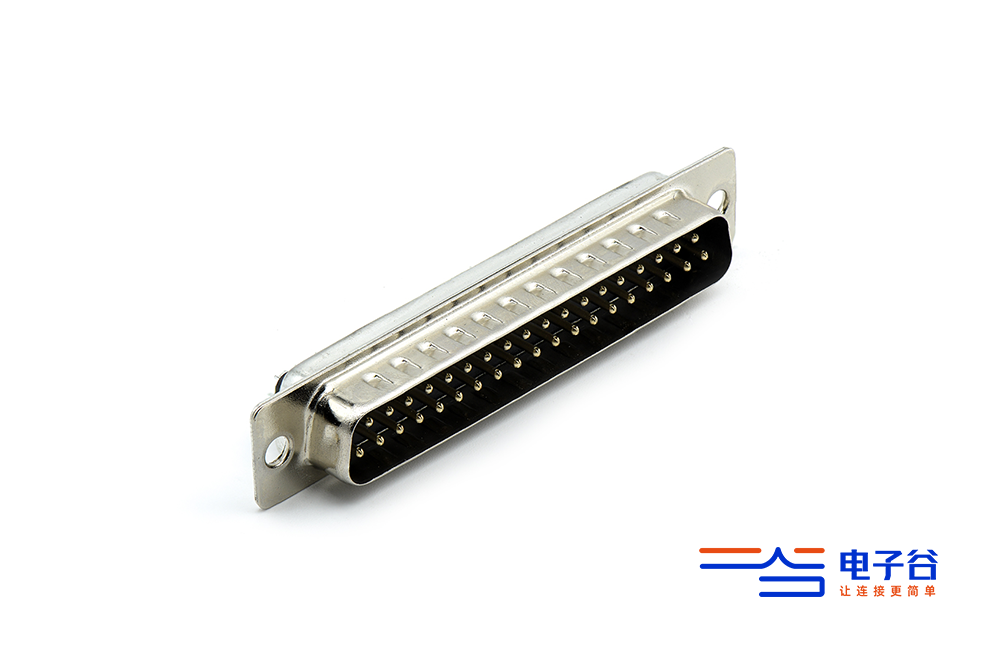

- DC-37（37Pin）：高密度信号集成，适用于需要在一个接口内集中传输大量控制信号的场景。
每种规格均提供公头/母头、焊线式/PCB插板式、带法兰/无法兰等多种变体。
- 4. 应用场景
D-SUB连接器凭借多芯集成能力、成熟标准化接口与良好的EMI屏蔽性能，在以下领域仍然占据重要地位：
- 工业控制：PLC控制柜内多路信号集中传输，变频器控制信号接口。
- 通信设备：RS232/RS485串行通信物理接口，CAN总线连接。
- 仪器仪表：测量设备、数据采集卡的多通道信号接口。
- LED景观照明集中控制：控制柜内多路控制信号的板间集成传输。
- 视频信号：传统VGA显示接口（15Pin D-SUB）。
- 航空航天与军事：加固型D-SUB用于航电设备信号连接。
电子谷D-SUB连接器以金属外壳屏蔽、多Pin高密度集成、D形机械防呆及PBT阻燃胶芯为核心技术特性，为工业控制、通信及仪器仪表等领域提供了历经数十年验证的成熟互连方案。在数字化、小型化趋势中，D-SUB依然是不可替代的信号集成接口。
