DP系列是电子谷面向严苛环境开发的高性能塑料圆形防水连接器，涵盖DP11、DP13、DP17、DP21、DP29五种规格。全系列达到IP67至IP68防护等级，采用螺纹锁紧结构与铜镀金接触件，支持焊接与螺丝压接两种接线方式。下面从结构设计、技术参数、规格选型及应用场景四个维度，完整介绍DP系列的产品特性，为用户提供全面的选型参考。

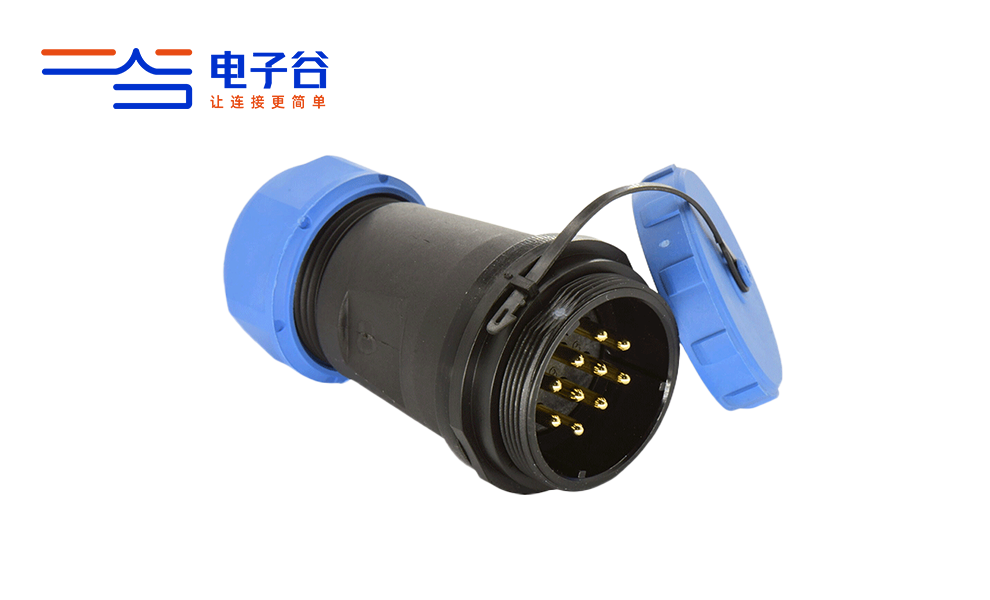

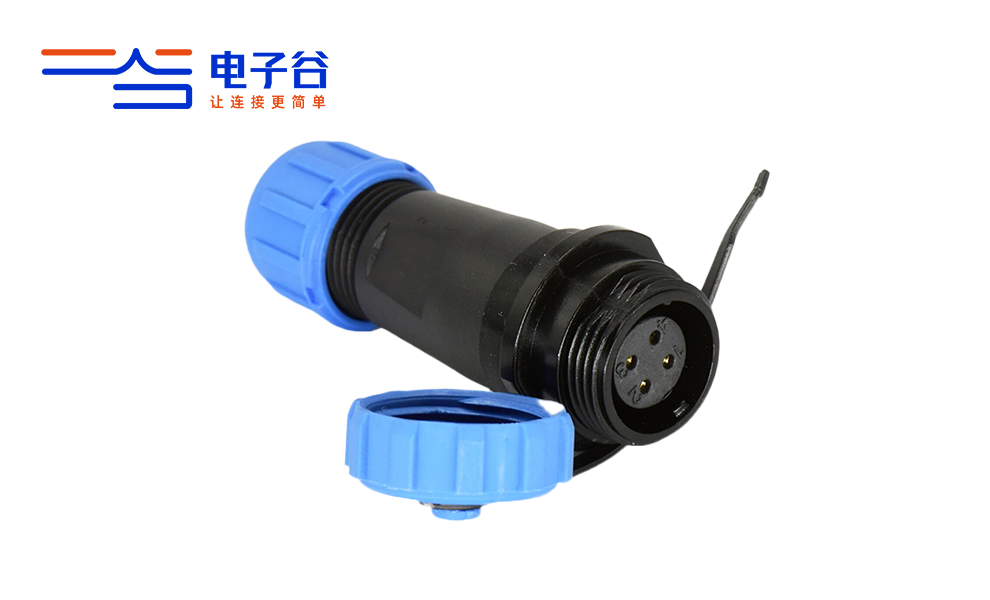

DP系列是电子谷推出的高性能圆形防水连接器产品线，专为恶劣环境下电力和信号传输设计。该系列集防水、防尘、抗腐蚀等卓越性能于一体，由锁紧螺母、防尘盖、O型密封胶圈、铜镀金接触针、防脱旋紧环、阻燃胶芯及锁紧爪等结构组成。通过直插式螺纹锁紧技术，DP系列实现了插头与插座之间的稳固连接，即便在强烈的振动和冲击环境中也能保持紧密不松动。该系列产品被广泛应用于机床设备、机电、通信、仪表仪器、灯光系统、户外储能及各类电气设备与电缆之间的电连接。
- 1. 结构设计与接线方式
DP系列采用直式圆形电连接器结构，插头与插座之间通过螺纹锁紧机制进行稳固连接，夹爪式电缆锁紧结构能有效防止松动或脱落，确保连接的可靠性与安全性。密封方式为O型密封圈，在连接状态下防水等级可达IP68，能够有效防护水分、尘埃和其他杂质的侵入，保证10米内水深长时间正常工作。
在接线方式上，DP系列提供了焊接和螺丝压接（免焊接）两种选择。其中DP11、DP13、DP17、DP21、DP29均支持焊接方式；DP17、DP21、DP29同时提供螺丝压接方式。免焊接螺丝压接使用户只需三步操作——松开螺丝、插入裁剪好的电线、固定螺丝，即可轻松完成接线，操作简单且效果显著。
- 2. 系列分类与规格参数
DP系列覆盖五种规格，以满足不同电缆直径和安装需求：
通用技术参数：
- 接插方式：螺纹锁紧
- 外壳材料：热塑性塑料PC、PA66，防火等级UL94V-0
- 绝缘体：热塑性塑料PPS，耐高温260°C
- 接触件材料：铜镀金
- 防水等级：IP67~IP68
- 芯数配置：2、3、4、5、6、7、9、12芯等多种选择
- 密封方式：O型密封圈
- 端子材质：铜，电镀镀金

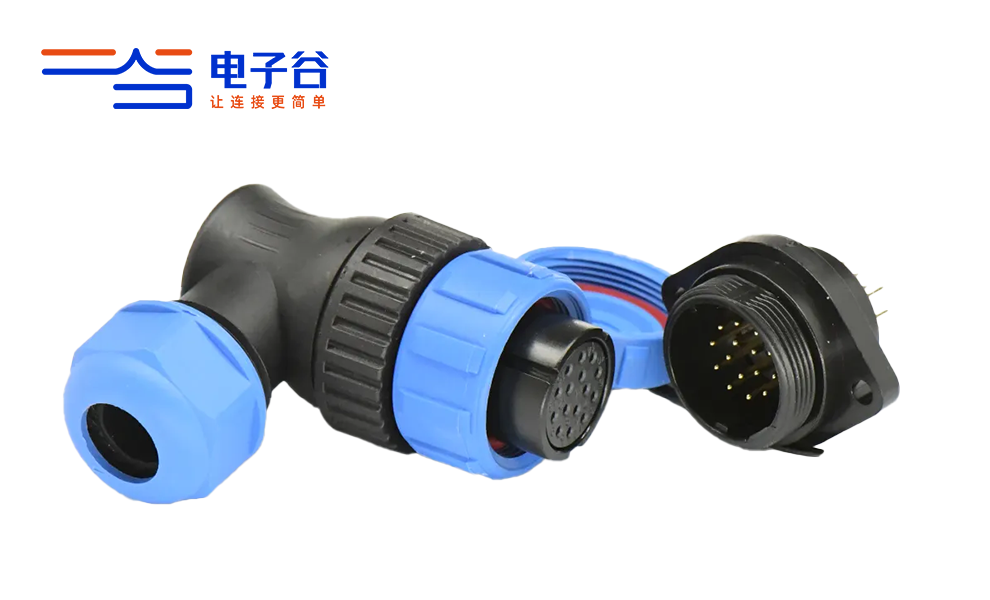

在接口形式方面，DP系列提供电缆插头、电缆对接插座、后螺母插座、二孔法兰插座及四孔方形法兰插座等多样化选项，用户可根据具体应用场景灵活选择插头与插座的配套组合。
- 3. 核心优势
- IP68高防护：能够在10米水深下长时间正常工作，有效抵御水分、粉尘侵蚀，适合户外及水下场景。
- 多芯数灵活配置：提供2至12芯的丰富选择，兼顾电源传输与信号控制需求。
- 螺纹锁紧防松：稳固的螺纹锁紧装置配合夹爪式电缆锁紧结构，防止因振动或冲击导致的松动脱落。
- 双接线方式：焊接式与免焊接螺丝压接可选，满足设备现场高效连接与便捷维护需求。
- 阻燃耐高温：绝缘体采用PPS材料耐高温260°C，外壳防火等级UL94V-0，保障电气安全。
DP系列广泛应用于户外景观照明主电源接口、机床设备电气连接、通信基站天线接口、户外储能设备充放电接口、车载设备电缆连接及工业自动化传感器信号传输等场景。对于户外长期浸水或高潮湿环境，推荐选用IP68等级的DP21或DP29系列；对于室内工业环境，DP11至DP17系列可提供经济高效的连接方案。
