爬电距离与电气间隙是连接器绝缘配合的核心参数，直接决定耐压能力与防触电安全等级。电子谷依据 IEC 60664-1 标准，详细阐述两者的定义、区别及测量方法。分析工作电压、污染等级、绝缘材料组别与海拔高度对最小尺寸要求的影响，为连接器绝缘设计提供工程计算指南。

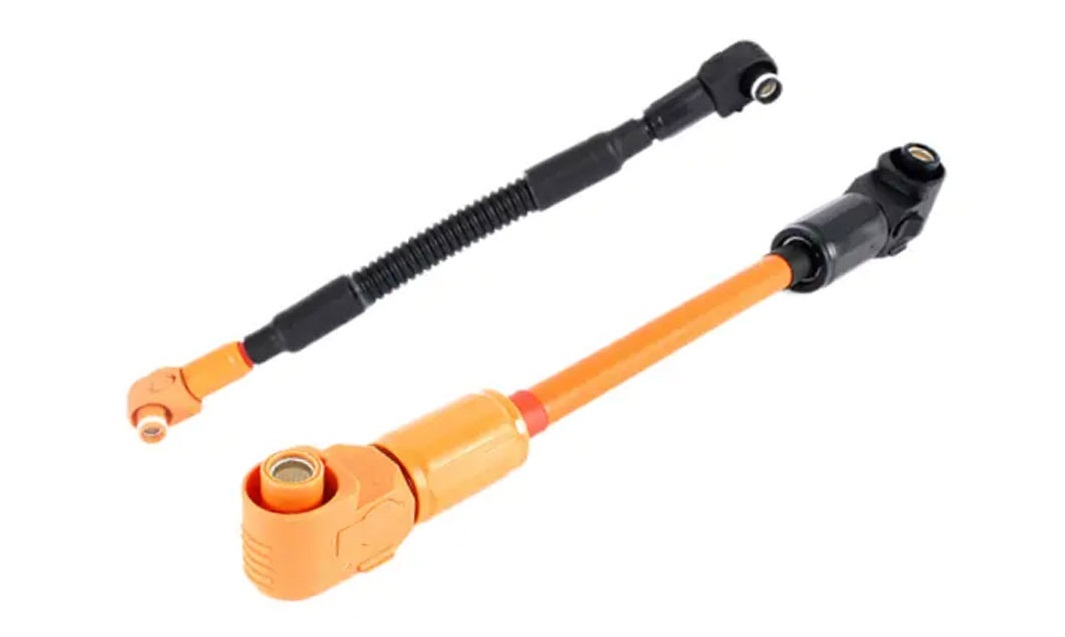

高压连接器在紧凑空间内承受高电位差，绝缘失效将导致击穿、拉弧或漏电起痕。爬电距离与电气间隙设计不足是绝缘故障的主要根源。正确理解和应用相关标准是设计安全合规高压连接器的前提。
- 1. 定义与区别
- 电气间隙：两导电部件之间在空气中的最短直线距离。主要防范瞬态过电压引起的空气击穿。
- 爬电距离：沿绝缘材料表面测量的两导电部件之间的最短路径。主要防范长期电压作用下绝缘表面因污染、潮湿形成的漏电起痕与碳化通道。
二者路径不同，电气间隙可“飞跃”凹槽，而爬电距离必须沿轮廓“攀爬”。
- 2. 影响因素与确定流程
依据 IEC 60664-1，确定最小电气间隙与爬电距离的步骤：
- 确定额定绝缘电压（工作电压及过电压类别）。
- 确定污染等级（连接器内部通常为等级 2 或 3，外部可达 4）。
- 确定绝缘材料组别（CTI 值，分为 I、II、IIIa、IIIb）。
- 确定海拔高度（海拔 > 2000 m 需对电气间隙进行修正）。
- 3. 计算示例
某 800 V 高压连接器，过电压类别 III，污染等级 2，材料组 IIIa。
- 查表得基本绝缘电气间隙：约 3.0 mm。
- 爬电距离：根据电压与材料组，查表得约 4.0 mm。
若内部设计有肋条或凹槽，可增加爬电路径长度以减小物理间距。
- 4. 设计中的工程实践
- 增加爬电距离：在塑壳内壁设计凸筋（隔板），强制放电路径沿凸筋表面绕行，可在有限空间内满足爬电要求。
- 电气间隙控制：注意金属端子尖端放电效应，曲率半径小的尖端会降低击穿电压，应避免尖锐边缘。
- 灌封与涂覆：采用灌封胶或保形涂覆可改变污染等级，甚至免除爬电距离要求（视为固体绝缘）。
- 海拔降额：海拔每升高 1000 m，电气间隙需增加约 10%~15%。
电场仿真可识别局部高场强区域，预估击穿风险。最终须通过工频耐压试验、冲击耐压试验验证绝缘性能。
爬电距离与电气间隙是连接器安全的生命线。严格遵循 IEC 60664 标准，结合结构优化与材料选择，可在紧凑设计中实现可靠的绝缘配合。
