在工业连接器领域，镀金层厚度往往以微米计，却直接决定设备在盐雾、高温、高湿环境下的生死存亡。数据显示，端子腐蚀导致的接触失效占工业连接器故障的42%，而正确的镀金选型可将连接寿命延长3-5倍。电子谷将从技术原理、结构组成、性能特点与应用扩展四个维度，拆解连接器镀金的技术细节与选型陷阱。
技术原理解析：电化学腐蚀与防护机制
连接器镀金的核心价值在于构建电化学防护屏障。金作为贵金属，化学性质稳定，不易氧化、不易腐蚀，在多数环境中保持化学惰性。然而，镀金层的防护效能并非无限，其失效机理主要源于三种电化学过程。
孔隙腐蚀是薄金层的首要威胁。当金层厚度低于0.5μm时，镀层孔隙率超过5个/cm²，形成贯穿至基材的微观通道。在湿热环境（60℃/90%RH）中，腐蚀介质通过针孔渗入铜基材，发生电化学腐蚀生成的铜绿（CuCO₃·Cu(OH)₂）体积膨胀，导致镀层起皮剥落，6个月内可引发完全失效。电子谷通过X射线荧光测厚仪监控，确保高腐蚀场景金层厚度≥0.76μm，孔隙率控制在5%以下。
摩擦腐蚀发生在插拔循环中。镀金层与对插端子摩擦产生微动磨损，暴露底层金属形成原电池。测试显示：0.3μm镀金层在1000次插拔后局部暴露铜基底，接触电阻从8mΩ升至50mΩ；而2μm镀金层在相同条件下仅升至12mΩ。电子谷采用硬质金合金电镀（含金量99.9%+微量钴/镍），硬度达HV180-220，耐磨性提升50%，插拔寿命≥500次。
高温扩散是长期热应力的累积效应。温度超过85℃时，金原子向镍层扩散速度加快，导致金层变薄、镍层氧化。电子谷通过镀镍层加厚（≥3μm）与镀金后热处理工艺，将耐温上限提升至125℃，满足车规级GB/T30038标准。
结构组成：多层镀层的协同防护
优质镀金连接器并非单一金层，而是基材-镍底层-金表层的三层结构体系。
基材通常选用黄铜或磷青铜，提供结构强度与基础导电性。黄铜的导电率约为纯铜的28%，但机械强度更高，适合注塑成型与精密加工。
镍底层是镀金体系的必备结构，厚度通常2-5μm。镍层的核心功能是扩散阻挡——阻止铜基材原子向金层迁移，避免金层变色、失效；同时提供硬度支撑，提升镀层耐磨性。MIL-STD-1353标准要求镍底层厚度在1.27-2.54μm之间，低于此阈值易剥落，高于此阈值易开裂。

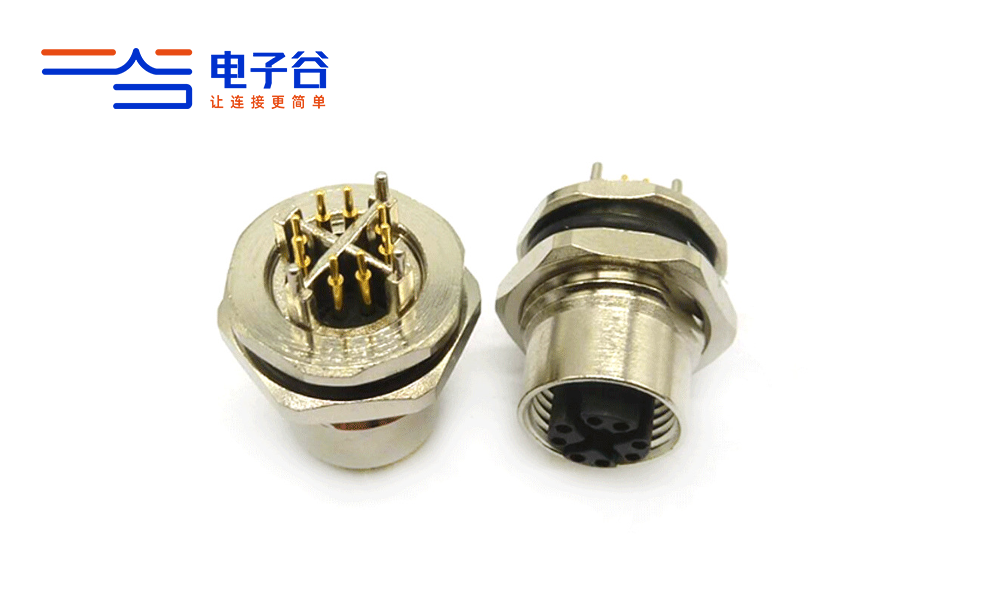

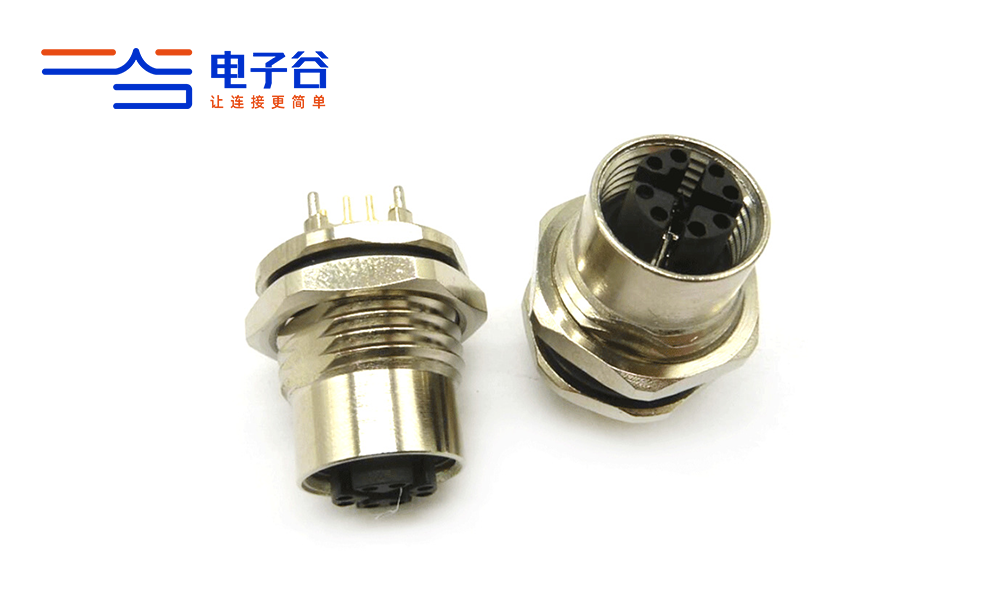

金表层的厚度按场景分层：普通工业环境（干燥车间）≥0.5μm即可；高腐蚀环境（沿海、化工）≥0.76μm，如万连M12系列；高可靠性场景（航天、医疗）≥1.0μm，配合镍层≥5μm。高频信号连接器可采用0.05-0.25μm薄金层，而插拔频繁的电源接口需1.27-3.04μm。
性能特点：镀金与替代镀层的差异化对比
镀金、镀镍、镀锡三种工艺在性能与成本维度呈现显著差异，选型时需避免"唯价格论"或"唯性能论"的极端。
|
对比维度 |
镀金 |
镀镍 |
镀锡 |
|
成本 |
最高（贵金属） |
中等 |
最低 |
|
导电性 |
最优（接触电阻可低至2mΩ） |
较差（通常作底层） |
良好（但易氧化） |
|
耐腐蚀性 |
极强（化学性质稳定） |
较强（钝化膜保护） |
较弱（氧化生成SnO₂） |
|
耐磨性 |
高（适合频繁插拔） |
极高（但易脆化） |
低（质地软，易磨损） |
|
焊接性 |
差（需特殊处理） |
差（作中间层） |
优（适合波峰焊） |
|
工作温度 |
● 65℃~200℃ |
● 50℃~180℃ |
● 50℃~150℃ |
|
典型应用 |
航空航天、5G基站、高端仪器 |
机械连接器、电磁屏蔽 |
消费电子、低压电路 |
镀锡连接器成本低、焊接性优，但易氧化生成氧化锡（SnO₂），在-55℃~85℃范围内易产生晶须，高振动场景需谨慎使用。镀镍硬度高、耐磨，但导电性差，通常仅作为底层镀层。电子谷的A2001系列贴板式针座采用黄铜四方针，先镀镍后镀金，可根据客户需求调整电镀规格，实现性能与成本的精准平衡。
应用扩展：场景化的镀金选型策略
沿海通信基站面临盐雾与硫化物双重腐蚀。某沿海城市5G基站采用普通镀锡连接器，运行6个月后端子表面出现白色腐蚀物，接触电阻从3mΩ飙升至50mΩ以上。更换为电子谷镀金连接器（镀层≥0.76μm）后，经1000小时盐雾测试无氧化，接触电阻稳定在≤3mΩ。
新能源汽车电池包要求高温高可靠性。某车企BMS系统采用镀金层不足的连接器，在85℃高温充放电环境下，镀金层快速扩散至镍底层，导致接触电阻增大、局部温升过高。电子谷采用镀镍打底（≥3μm）+镀金表层（≥0.8μm）工艺，耐温可达125℃，满足车规级振动与温度循环要求。
镀金是可靠性投资而非成本负担
连接器镀金选型的本质，是在微米尺度上平衡性能、成本与可靠性的工程决策。从孔隙腐蚀的防护机理，到镍底层的扩散阻挡功能，再到金层厚度的场景化匹配，每一项技术参数都指向同一个目标：在复杂工业环境中维持电气连接的长期稳定。
纳米晶金属涂层等替代技术兴起，在保持接触电阻≤5mΩ的同时减少78万公斤年碳排放；选择性电镀工艺普及，通过仅在关键触点镀金，实现成本优化与性能保障的双重目标。根据上面两点，我们需建立全生命周期成本视角：镀金连接器的初始采购成本可能高于镀锡方案，但其在减少停机损失、降低维护频次、延长设备寿命方面的综合收益，将在3-5年内实现投资回报。唯有将镀金视为可靠性投资而非成本负担，才能在工业设备向高可靠、长寿命演进的过程中，构建真正稳健的电气连接基础。
